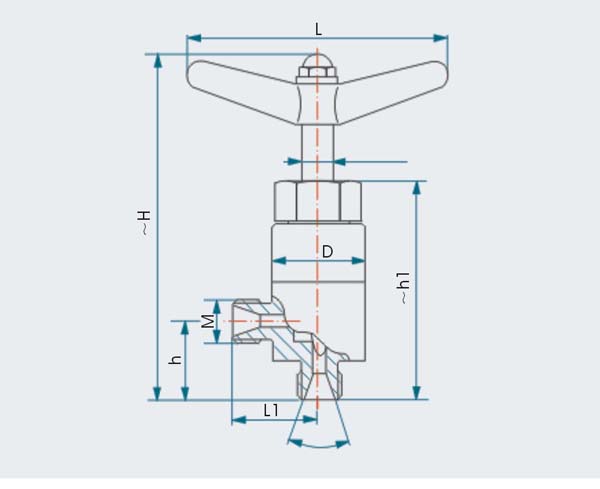

液体节流阀ZT24-1/01G(02G) . ZT24-1/04A1 . ZT24-1/05G1
|
代号 |
DN |
M |
L |
L1 |
H |
h |
h1 |
d |
d |
|
ZT24-1/01G |
4 |
M14×1.5 |
84 |
28 |
115 |
26 |
72 |
30 |
10 |
|
ZT24-1/02G |
6 |
M18×1.5 |
84 |
28 |
115 |
26 |
72 |
30 |
10 |
|
ZT24-1/04A1 |
10 |
M22×1.5 |
120 |
31 |
146 |
29 |
97 |
30 |
10 |
|
ZT24-1/05G1 |
15 |
M27×1.5 |
160 |
47 |
227 |
43 |
165.5 |
44 |
14 |
公称压力：PN≤32.5MPa
工作介质: 水 . 油
工作环境温度: -40℃~+50℃
阀体材料: 1Cr18Ni9Ti
